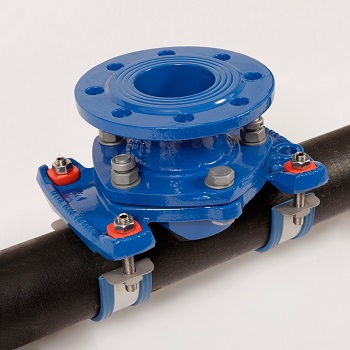

Anboringsbøjle flange DN100-E til rør DN200-400
Varenr.: 83305057 VVS nr.: 0 DB nr.: 0Log ind for at se prisen
Anboringsbøjle til anboring under tryk til forskellige rørtyper og størrelser. Tilslutning er DN 100-E flange. Ved anboring sikres maksimal tætning med en o-ringspakning mod anboringshovedet og spadeafspærringen.
- Anboringsbøjle til anboring under tryk på alle rørtyper
- Designet iht. EN545
- PN16
- Hovedledning stålrør: DN 200-250 mm
- Hovedledning PE & PVC-O: DN 250-355 mm
- Hovedledning beton: 200-350 mm
- Afgangsrør: DN 100 flange
- Materiale: Duktiljern iht. EN GJS-450-10
- Fusion bonded epoxy coating (250-500 micron)
- - Godkendt til drikkevand iht. DIN 30677-2
- Pakning: EPDM gummipakning
- - Godkendt til drikkevand iht. EN681-1
- Bolte og møtrikker er 8.8 stålskruer med Geomet coating
- - AISI 304
- V. montage anvendes én 55 mm OPTIMQ bøjle
- V. montage på PE el. PVC-O rør anvendes en 265 mm bred bøjle
- Højde over anboringsrør: 130 mm
- Maksimal tætning med en o-ringspakning mod
- anboringshovedet og spaden
- Bøjler til montering af anboringshoved købes separat
- Flange Ø: 220 mm
Vis mere +
Vis mindre −
Produktinformation
Anboringsbøjle med flange - til anboring under tryk
Flanged anboringsbøjler er designet til at oprette grene i vandforsyningsnet under tryk uden at afbryde forsyningen. Fås i størrelserne DN65, DN80 og DN100, og kan installeres på PE, PVC, fibercement og støbejernsrør med en diameter fra 100 til 350 mm.
Funktioner:
- Tætning: Integreret blad, der stopper vandstrømmen under boring, hvilket forhindrer lækager.
- Nem Brug: Bladet roterer let på et ankerpunkt, hvilket sikrer nem indsætning og udtagning uden dryp.
- Montering: Fastgøres med rustfrie stålbånd beskyttet af gummiprofiler for forbedret greb. Bredere bånd til PE og PVC-O rør, mens smalle bånd bruges til støbejern og fibercement.
Materialer:
- Støbejernskrop med blå epoxybelægning, certificeret til drikkevand.
- EPDM gummipakning, i overensstemmelse med EN 681-1.
- Rustfri stålremme og Geomet®-belagte skruer og møtrikker.
Tekniske Specifikationer:
- Tilgængelige størrelser: DN65, DN80, DN100
- Maksimalt arbejdstryk: 16 bar
- Standard: EN 545
Denne bøjle sikrer pålidelig installation under tryk og er velegnet til forskellige rørmaterialer.
Specifikationer
- EU varestat.nr.:
- 73071110
- Produkttype:
- Anboringsbøjler med flanger
- Enhed:
- Stk
- Ring for pris:
- Nej
