Produktinformation

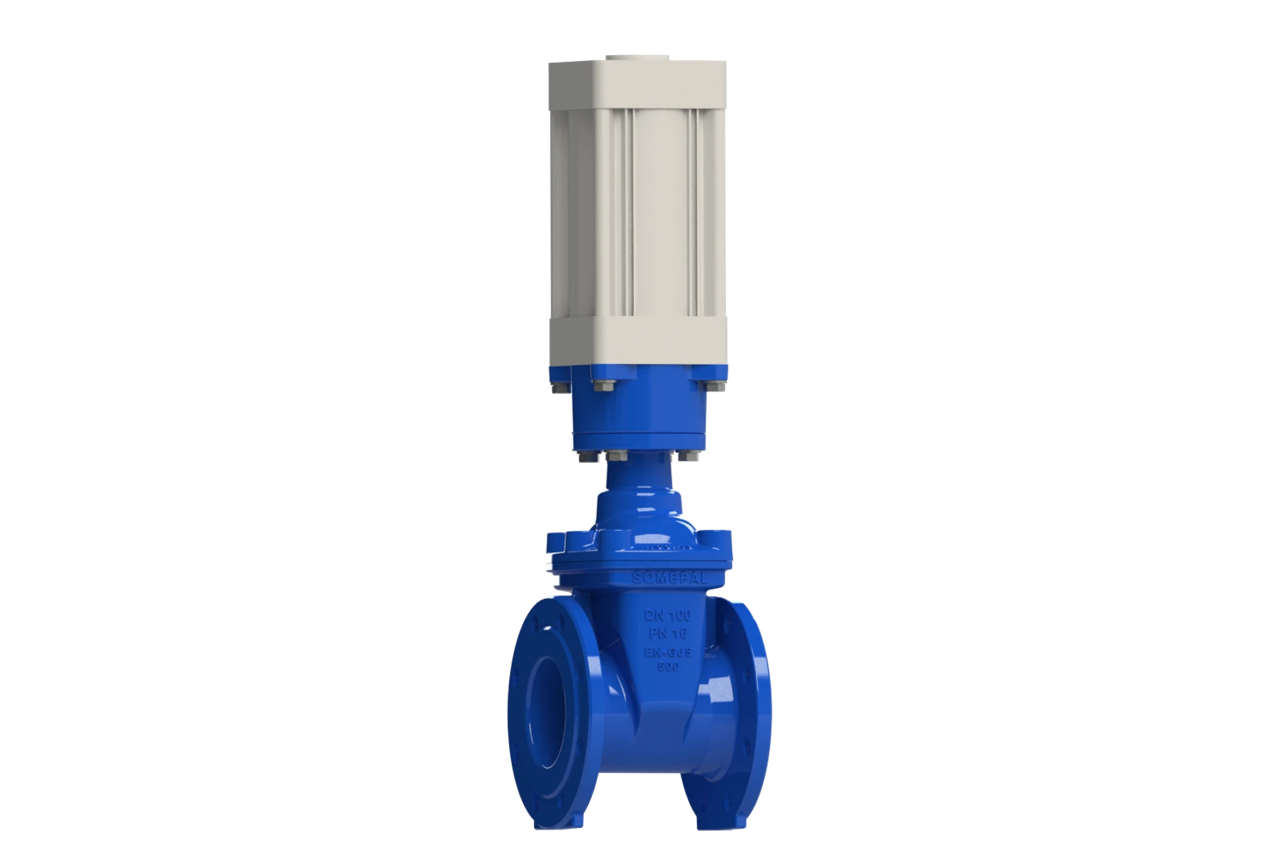

Skydeventil med pneumatusk cylindrisk aktuator

Flanged blødtættende skydeventil er udstyret med en pneumatisk cylindrisk aktuator og er designet til brug med drikkevand og neutrale væsker. Ventilen fungerer effektivt ved en service temperatur fra 0ºC (uden frost) til 70ºC. Den er konstrueret i overensstemmelse med standarderne EN 1074 del 1 & 2 og EN 1171, med flangeboring i henhold til EN 1092-2 PN10/16 og face-to-face målinger efter EN 558 serie 14.

Alle ventiler gennemgår individuelle hydrostatiske test ifølge EN 1074-1/2 og EN 12266, herunder tætningstest (1,1 x PN i bar) og legemetest (1,5 x PN i bar).

Fordele:

• Korroderingsbeskyttelse: Epoxy pulverbelægning RAL 5005, anvendt både internt og eksternt med en minimum belægningsstyrke på 250 µm. Fusion-bundet epoxy coating i overensstemmelse med DIN 3476-1, EN 14901 og GSK retningslinjer (RAL-GZ 662).
• Holdbarhed og pålidelighed: Kilen er fuldt vulkaniseret med drikkevandsgodkendt EPDM og udstyret med en messingmøtrik, der forhindrer vibration og sikrer lang levetid. Wedge og hus er designet med et “monorail” system, og en rund EPDM-kappe tætning sikrer en perfekt tætning omkring boltene.
• Lavt driftstorque: Spindeltætningssystemet inkluderer 3 O-ringe i EPDM, og O-ring tætningssystemet kan udskiftes under tryk. Kile-toppen er udstyret med et “soft stop” system, der fungerer som en stopper for den fuldt åbne ventil.
• Effektiv betjening: Dobbeltvirkende pneumatisk aktuator med positionssensor til åbne/lukke funktion, godkendt af ATEX, sikrer præcis kontrol og pålidelig drift.

Tekniske oplysninger:

Certificeringer: ACS Potability Certificate 15 ACC NY 005 og GSK Epoxy Coating Certificate GSK-ID:1247 (RAL-GZ 662).
